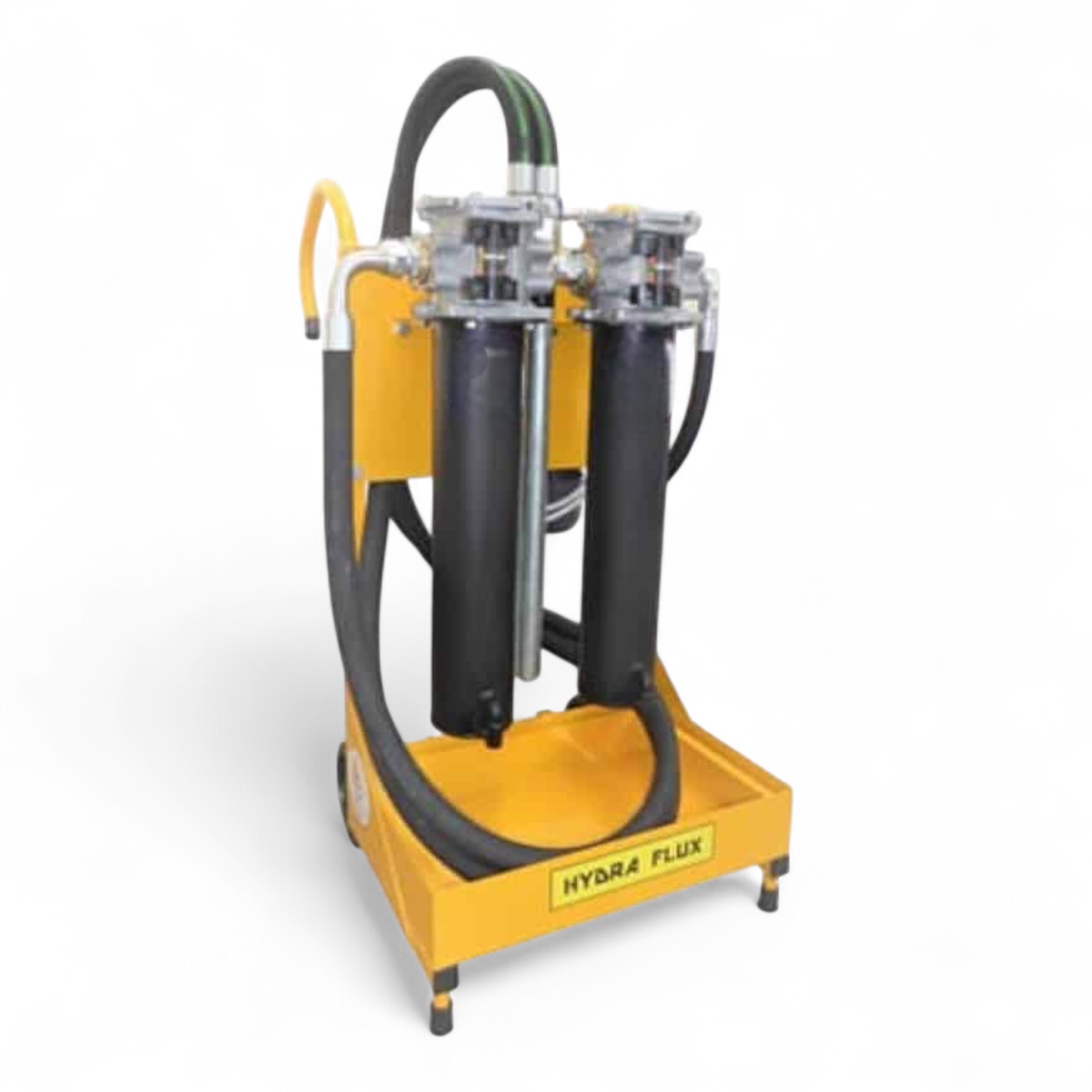

Hydraulic Flux 56 Duplex

Durante il funzionamento, l’olio viene prelevato dal serbatoio attraverso la tubazione di aspirazione. Prima di raggiungere la pompa attraversa un filtro in aspirazione con rete metallica lavabile da 100 µm, che trattiene le contaminazioni più grossolane.

La pompa trasferisce quindi il fluido attraverso il sistema di filtrazione in pressione, configurato con filtrazione progressiva da 10 + 2 µm in microfibra. L’olio filtrato viene infine restituito al serbatoio attraverso la tubazione di mandata.

L’unità può essere impiegata durante il caricamento di nuovo olio, per evitare l’introduzione di contaminanti nell’impianto, oppure collegata direttamente al serbatoio per effettuare cicli periodici di ricircolo e filtrazione del fluido già in servizio.

• Maggiore protezione dell’impianto: la filtrazione fine contribuisce a ridurre la presenza di contaminanti solidi che possono compromettere pompe, valvole e componenti oleodinamici.
• Filtrazione progressiva: i due stadi da 10 e 2 µm consentono di affinare progressivamente la pulizia dell’olio.
• Doppia modalità di utilizzo: può essere impiegata sia durante il caricamento dell’olio sia per la manutenzione periodica del fluido direttamente sull’impianto.

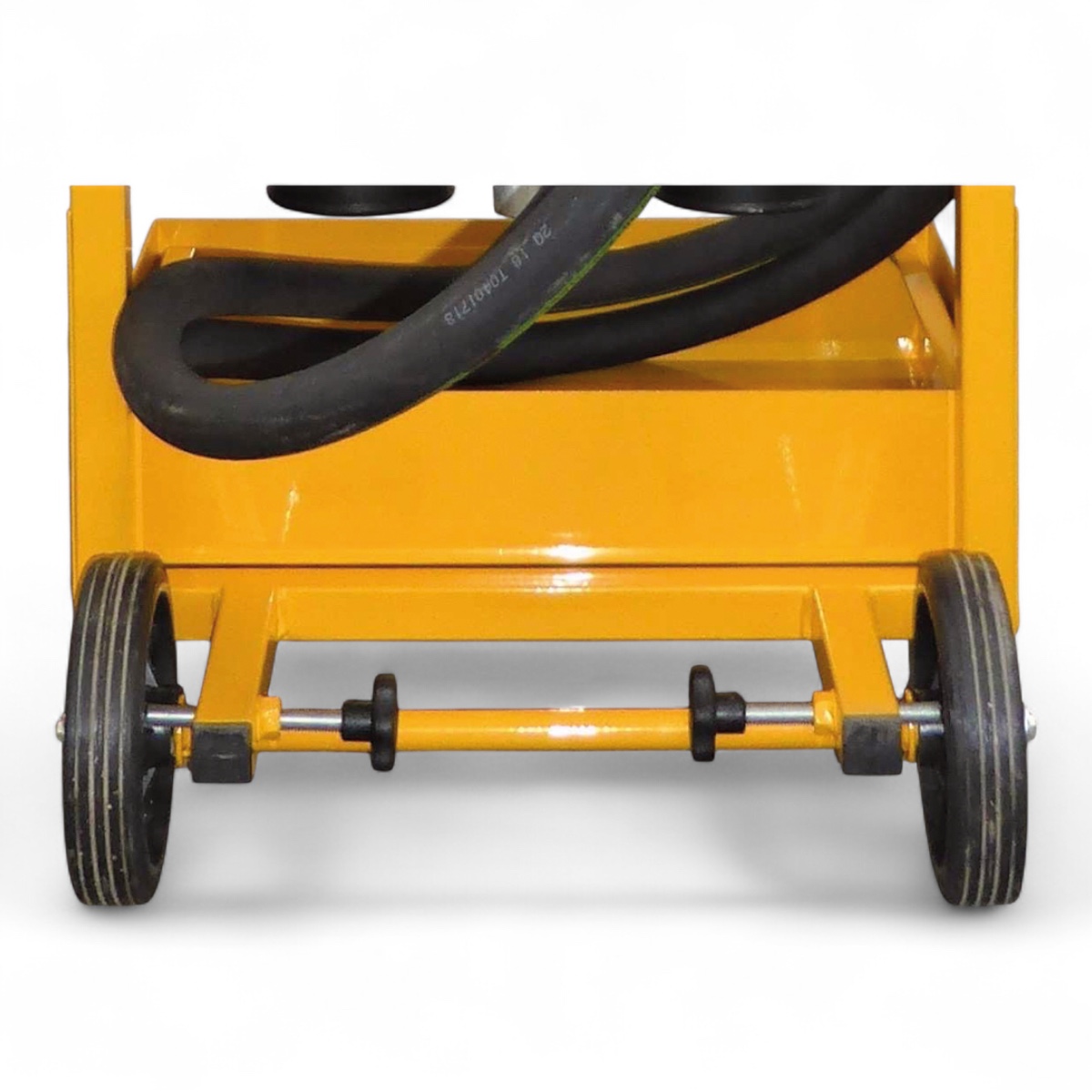

• Facile movimentazione: struttura carrellata con maniglie sagomate e ruote dotate di freno per agevolare gli interventi in ambiente industriale.
• Maggiore pulizia dell’area di lavoro: la doppia vasca di contenimento, di cui una estraibile, aiuta a gestire eventuali residui o perdite di olio.
• Configurazione adattabile: sono documentati ulteriori gradi di filtrazione da 5 µm, 10 µm e soluzione water separator.

• Portata: 56 l/min.
• Filtrazione in pressione: 10 + 2 µm in microfibra.
• Filtro in aspirazione: rete metallica lavabile da 100 µm.
• Gradi di filtrazione disponibili: 5 µm, 10 µm e water separator.
• Fluidi compatibili: oli idraulici minerali, sintetici e biologici; acqua-glicole a richiesta.
• Telaio e corpo filtro: acciaio verniciato.
• Corpo pompa e filtro: alluminio.
• Guarnizioni pompa e filtro: NBR 90 Shore.
• Tubazione di aspirazione: 3 m da 3/4" con tubo in ferro da 75 cm da 3/4".
• Tubazione di mandata: 3 m da 3/4" con tubo in ferro da 75 cm da 3/4".
• Comando elettrico: interruttore on/off con cavo e spina da 3 m.
• Alimentazione: 230 V / 50 Hz.
• Potenza: 1500 W.
• Dimensioni: 550 x 530 x 1110 mm.
• Peso: 90 kg.
• Dotazioni: maniglie ergonomiche, ruote con freno, doppia vasca di contenimento di cui una estraibile, rubinetto di scarico e indicatore visivo di intasamento.

Hydraulic Flux 56 Duplex può essere utilizzato direttamente su un impianto idraulico già in esercizio?
Sì. L’unità è progettata anche per effettuare la filtrazione periodica dell’olio direttamente sull’impianto, collegando le tubazioni di aspirazione e mandata al serbatoio idraulico.

Qual è la configurazione di filtrazione prevista sull’unità?
La configurazione prevede una filtrazione progressiva in pressione da 10 + 2 µm in microfibra, preceduta da un filtro in aspirazione con rete metallica lavabile da 100 µm.

Quali tipi di olio possono essere trattati?
L’unità è compatibile con oli idraulici minerali, sintetici e biologici. È inoltre disponibile a richiesta una configurazione per fluidi acqua-glicole.
