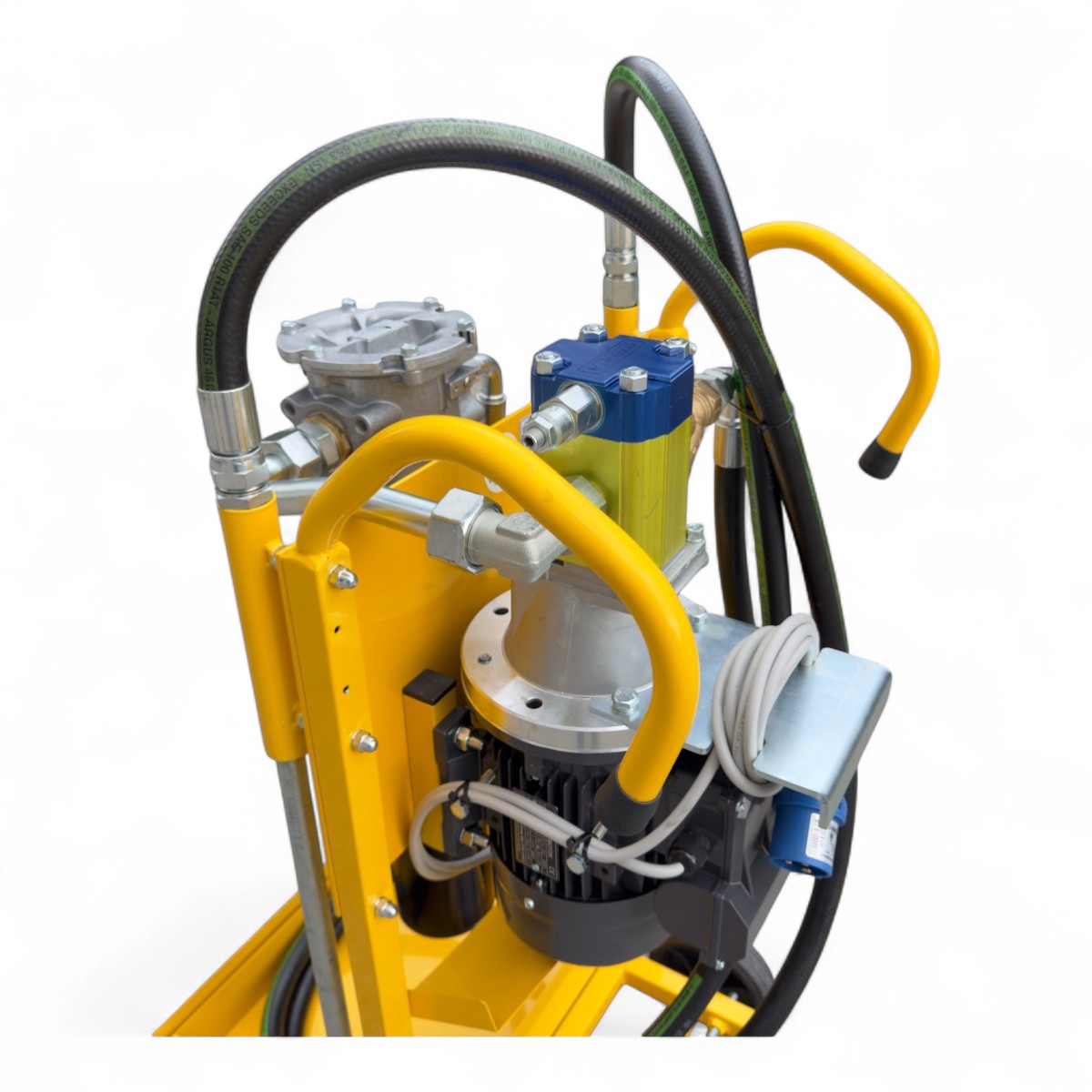

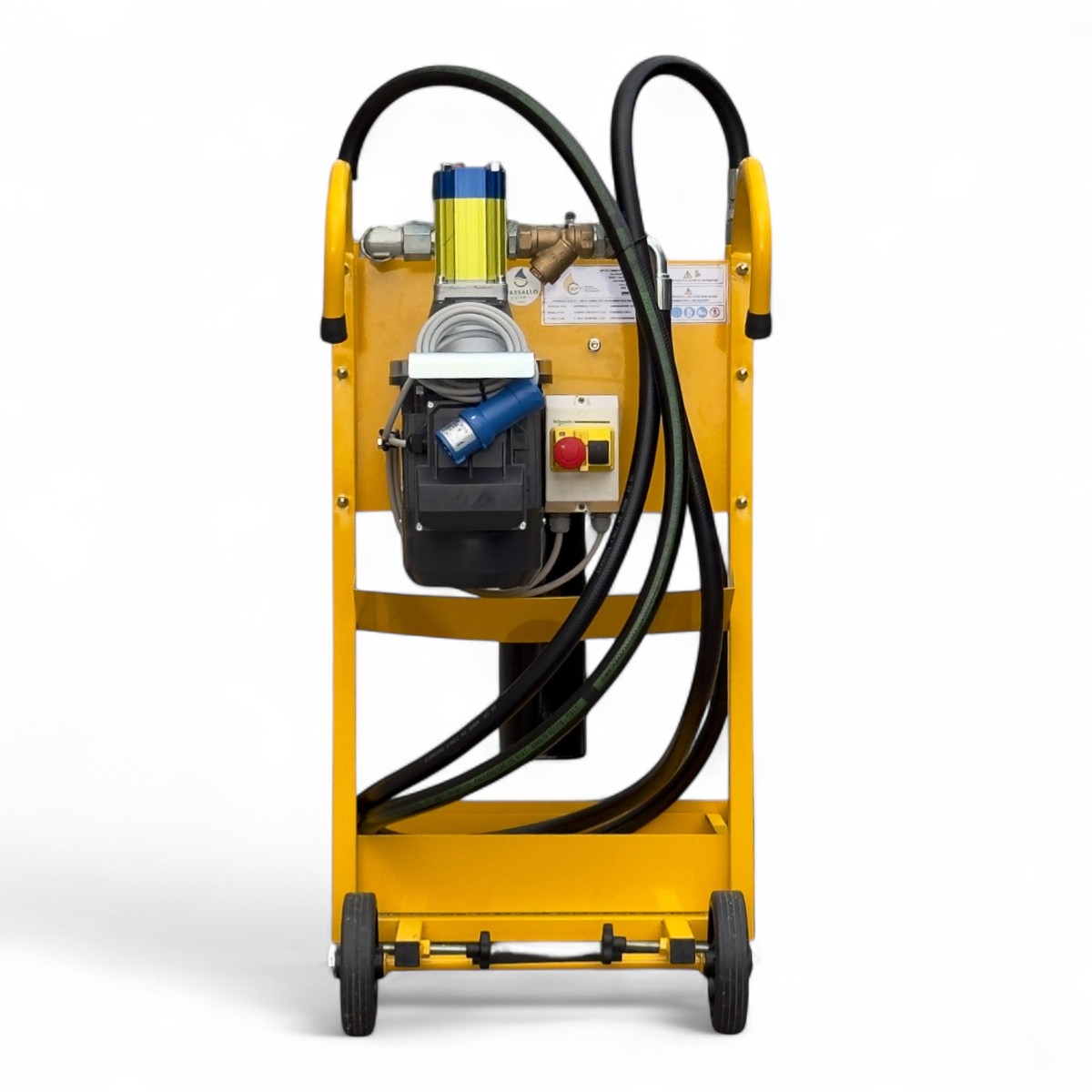

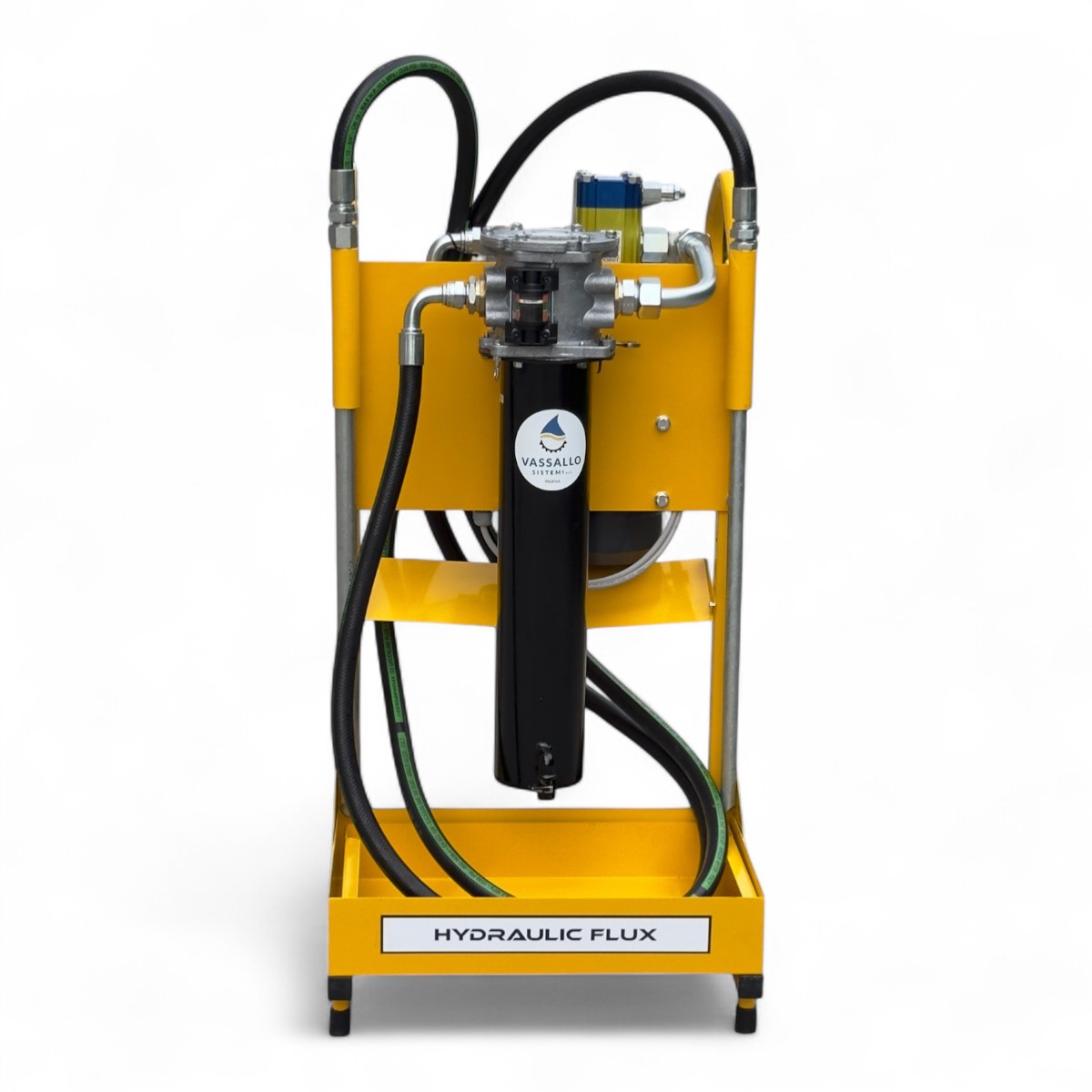

Hydraulic Flux 50

Hydraulic Flux 50 viene collegata al serbatoio dell’impianto mediante le tubazioni di aspirazione e mandata fornite con l’unità.

L’olio viene prelevato dal serbatoio attraverso il circuito di aspirazione, dove incontra un filtro da 100 µm con rete metallica lavabile. La pompa trasferisce quindi il fluido verso il filtro in pressione, che nella configurazione utilizza un elemento filtrante in microfibra da 10 µm.

Dopo la filtrazione, l’olio viene reimmesso nel serbatoio attraverso la linea di mandata. Il processo può essere utilizzato sia durante il caricamento del fluido sia come filtrazione periodica esterna al circuito principale dell’impianto, contribuendo al mantenimento del livello di pulizia dell’olio.

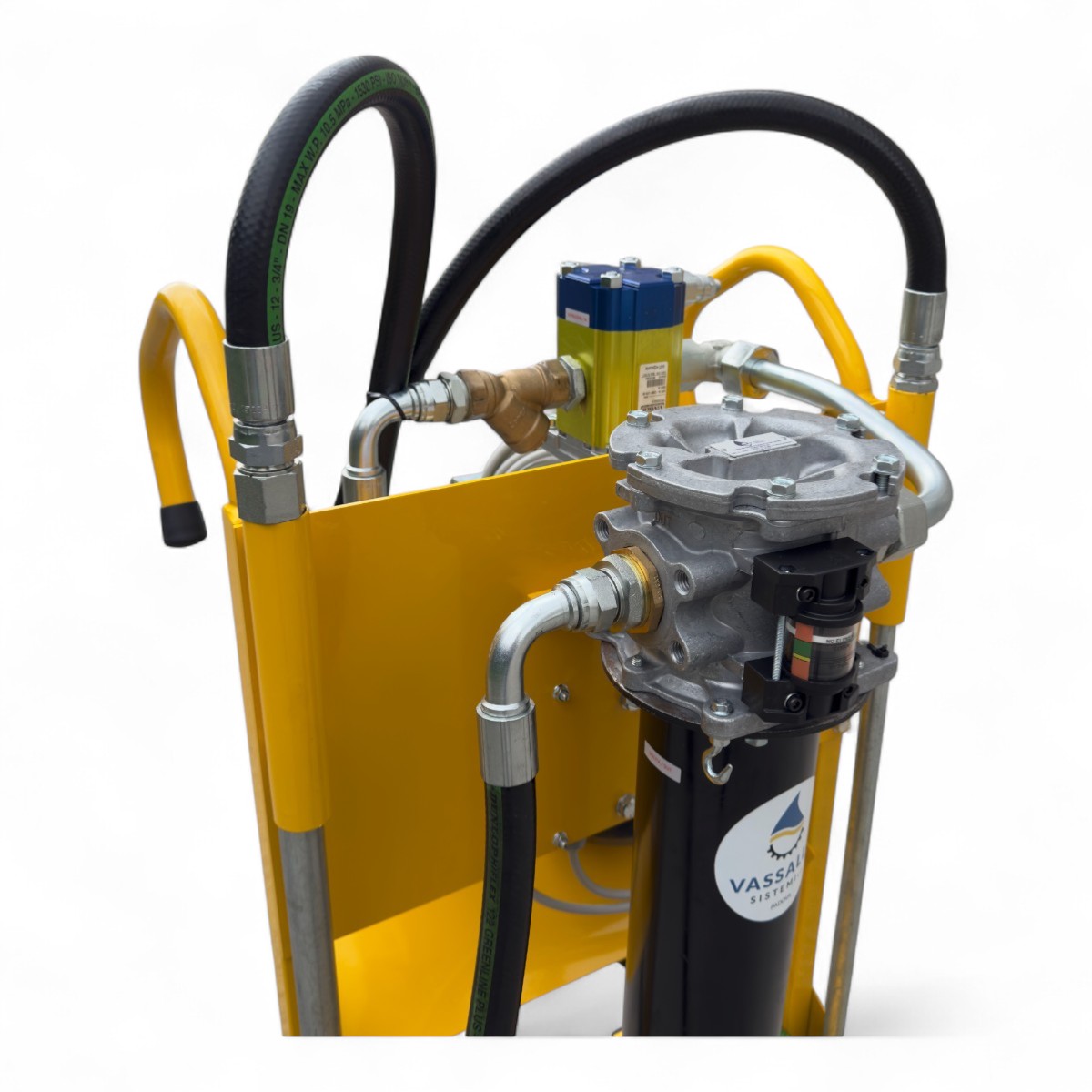

Un indicatore visivo consente inoltre di controllare lo stato di intasamento del filtro.

• Protezione dei componenti idraulici: la filtrazione dell’olio contribuisce a ridurre la presenza di contaminanti solidi che possono compromettere i componenti più sensibili dell’impianto.
• Filtrazione direttamente sul serbatoio: permette di effettuare interventi periodici senza utilizzare necessariamente il circuito principale della macchina.
• Pre-filtrazione dell’olio nuovo: consente di trattare il fluido prima o durante il riempimento dell’impianto.
• Elevata capacità operativa: la portata di 50 l/min permette di trattare serbatoi con capacità fino a 2.000 litri.

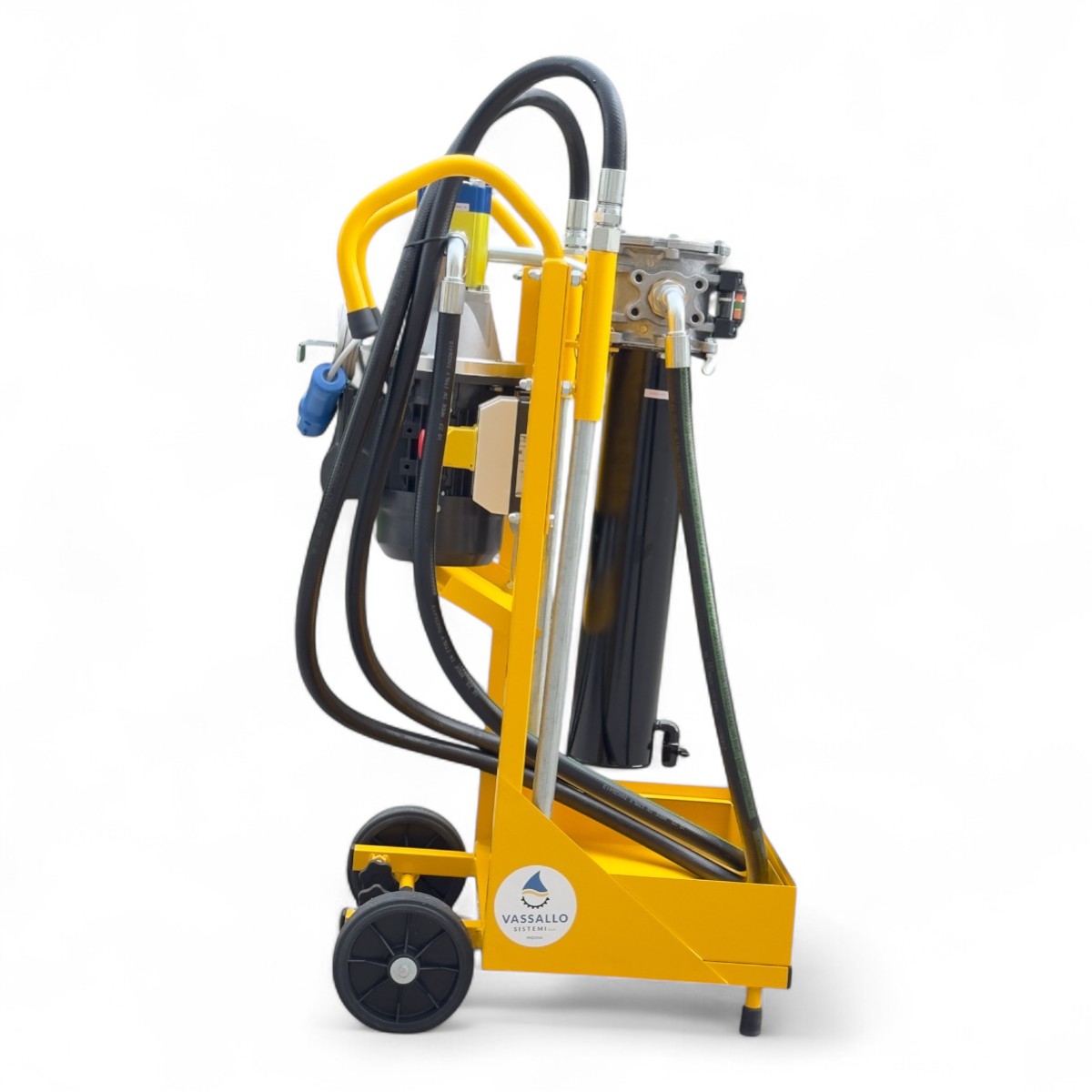

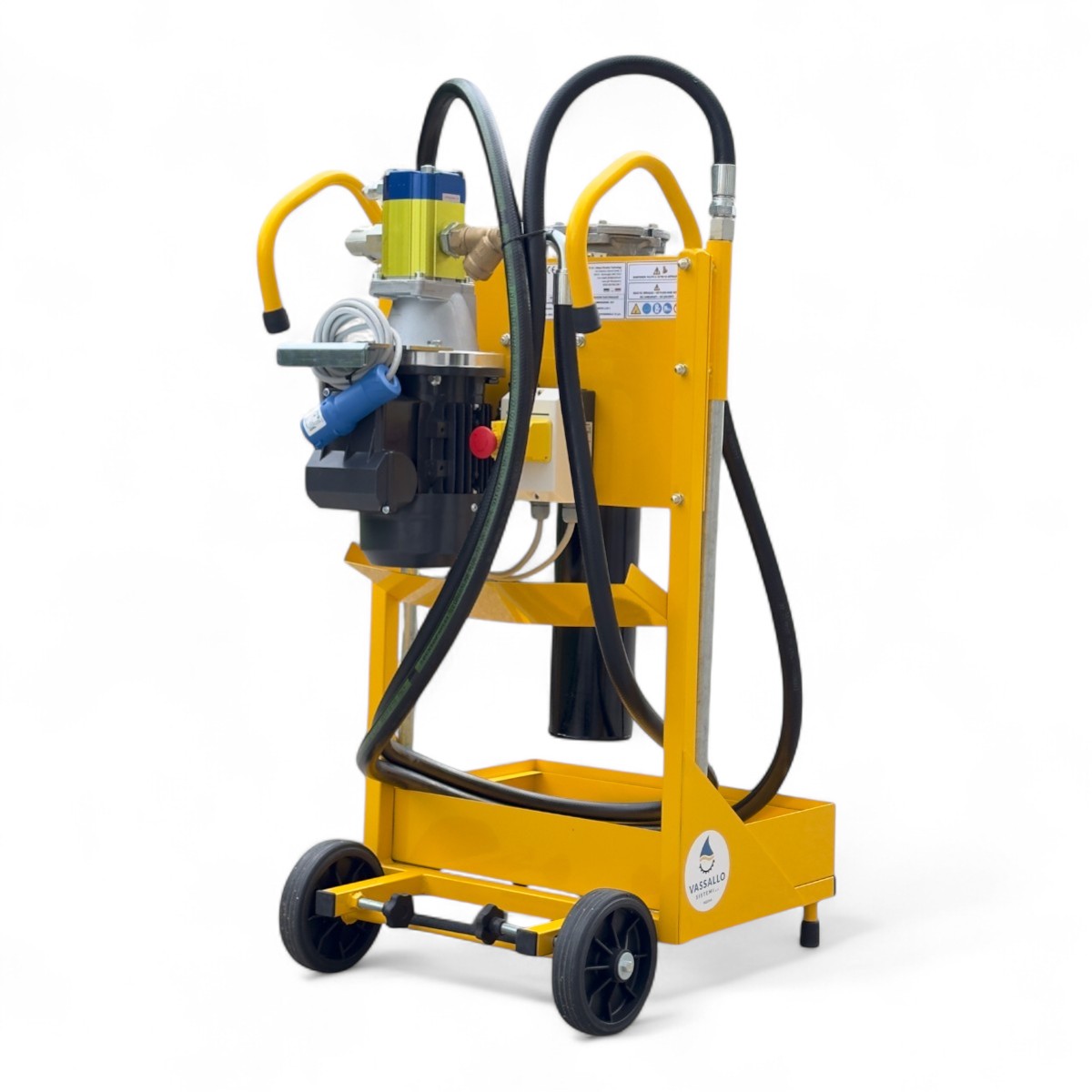

• Facile movimentazione: maniglie sagomate e ruote dotate di freno agevolano il posizionamento dell’unità nelle diverse aree operative.
• Maggiore pulizia dell’area di lavoro: la doppia vasca di contenimento contribuisce a raccogliere eventuali perdite durante le operazioni di filtrazione e manutenzione.

• Portata: 50 l/min.
• Filtrazione in pressione: 10 µm in microfibra per la configurazione HF50.230.50.10.
• Filtro in aspirazione: 100 µm con rete metallica lavabile.
• Gradi di filtrazione disponibili: 2 µm, 5 µm, 10 µm e versione water absorber.
• Capacità serbatoio indicativa: da 500 a 2.000 litri.
• Pressione massima: 15 bar.
• Temperatura di esercizio: da 4 a 60 °C.
• Viscosità massima: 380 cSt.
• Alimentazione: 230 V / 50 Hz.
• Potenza: 1.100 W.
• Peso: 70 kg.
• Dimensioni indicate in brochure: larghezza 53 cm, profondità 55 cm, altezza 110 cm.
• Telaio e corpo filtro: acciaio verniciato.
• Corpo pompa e componenti indicati: alluminio.
• Guarnizioni pompa e filtro: NBR 90 Shore.
• Compatibilità fluidi: oli idraulici minerali, sintetici e biologici; acqua-glicole a richiesta.
• Tubazione di aspirazione: 3 m da 3/4" con tubo in ferro da 75 cm da 3/4".
• Tubazione di mandata: 3 m da 3/4" con tubo in ferro da 75 cm da 3/4".

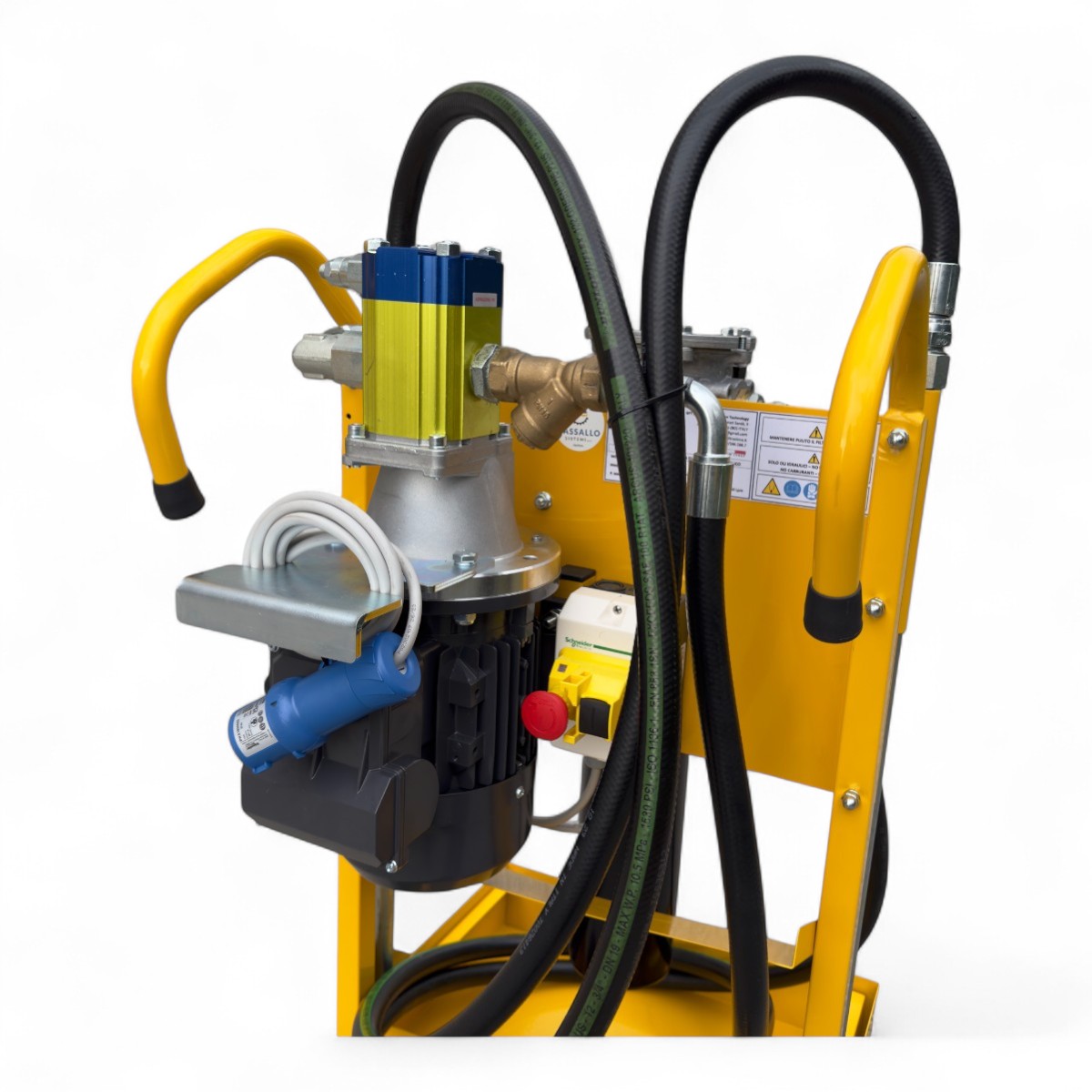

• Comando elettrico: interruttore ON/OFF e cavo con spina da 3 m.
• Dotazioni: ruote con freno, maniglie in tubo sagomato, doppia vasca di contenimento di cui una estraibile, rubinetto di svuotamento del filtro e indicatore visivo di intasamento.

Per quali dimensioni di serbatoio è indicata Hydraulic Flux 50?
L’unità è indicata per la filtrazione di serbatoi con capacità compresa indicativamente tra 500 e 2.000 litri.

Hydraulic Flux 50 può essere utilizzata anche per filtrare l’olio prima del riempimento dell’impianto?
Sì. L’unità è progettata sia per la pre-filtrazione dell’olio prima o durante il caricamento del sistema idraulico, sia per la filtrazione periodica del fluido direttamente dal serbatoio.

Qual è il grado di filtrazione?
La configurazione utilizza un filtro in pressione da 10 µm in microfibra, abbinato a un filtro in aspirazione da 100 µm con rete metallica lavabile.
