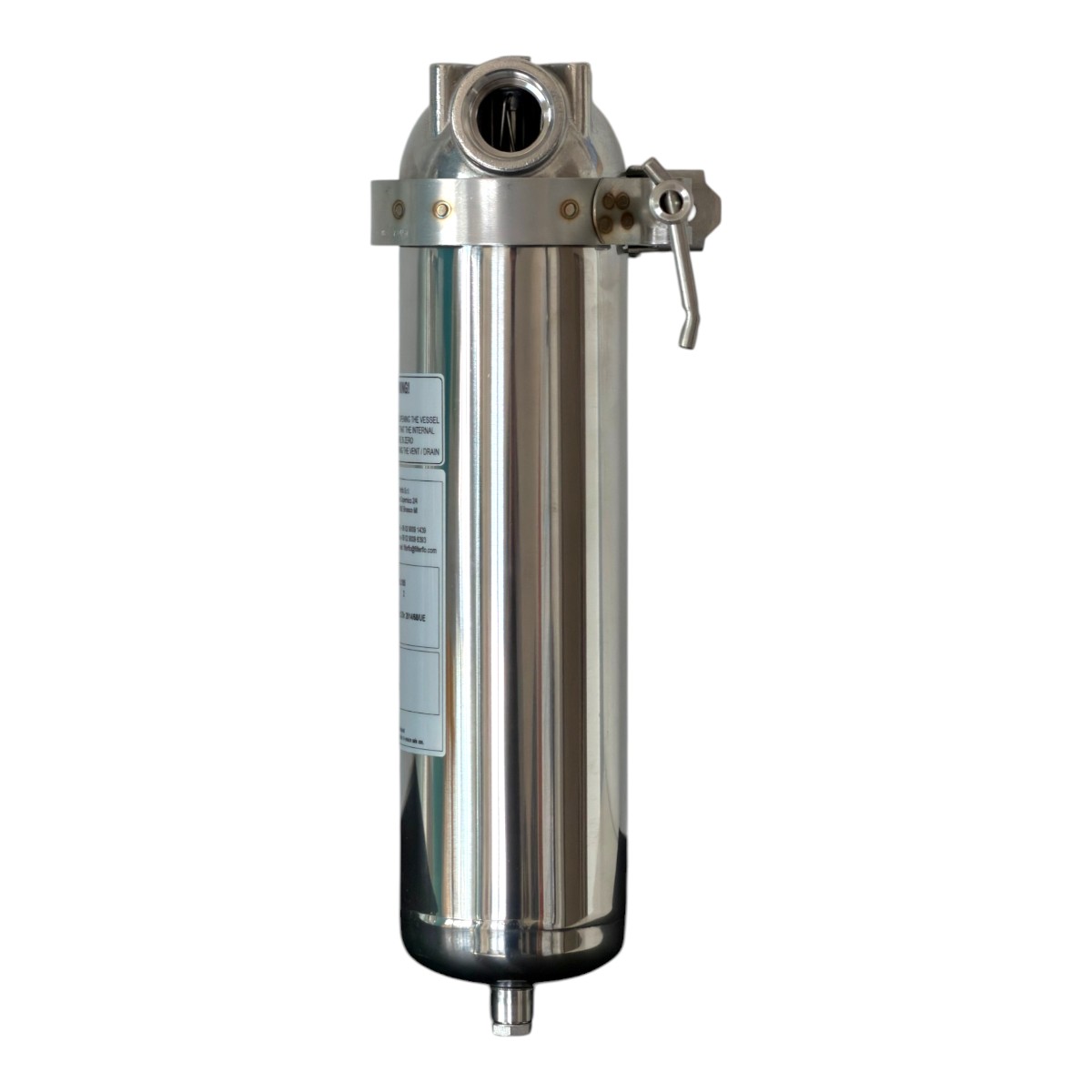

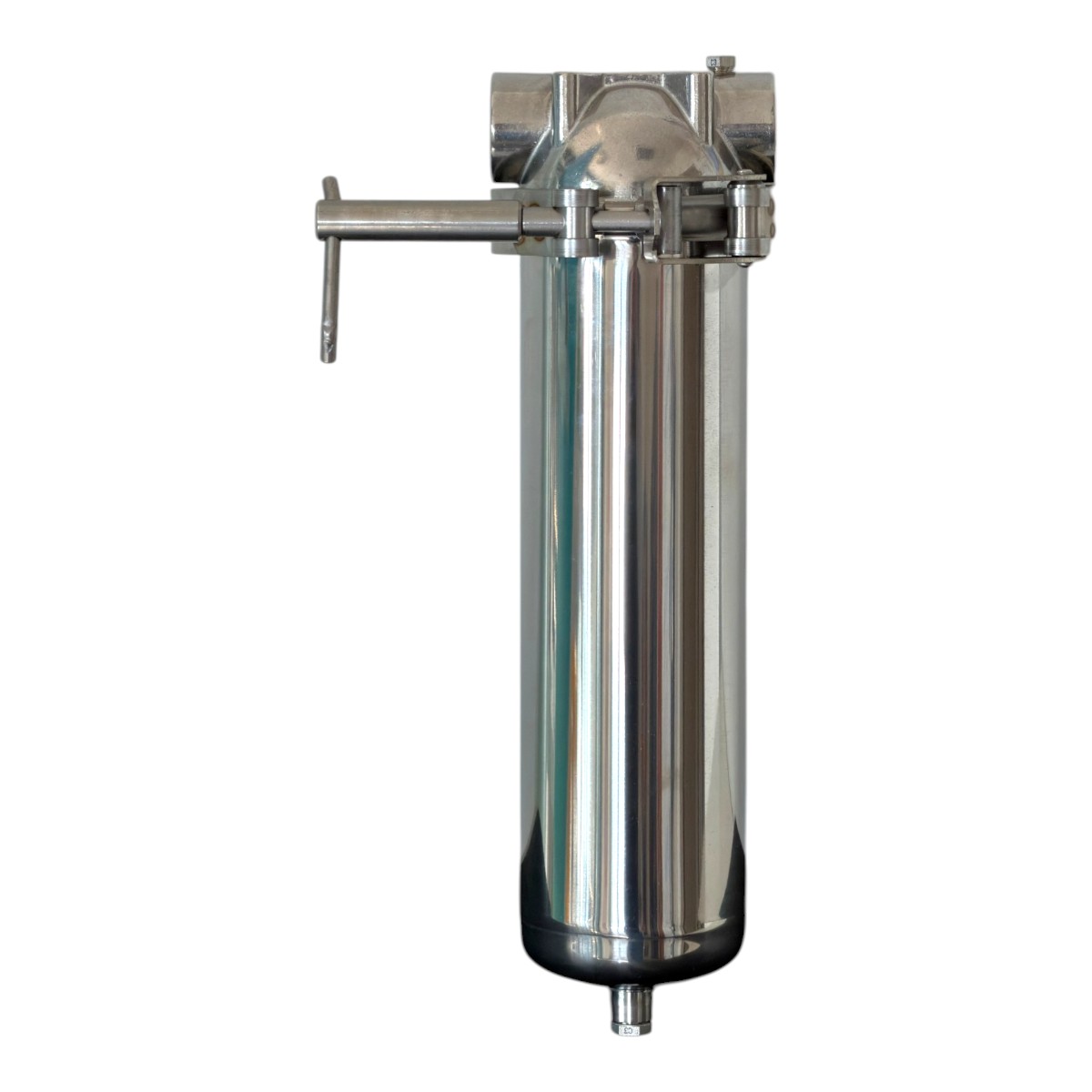

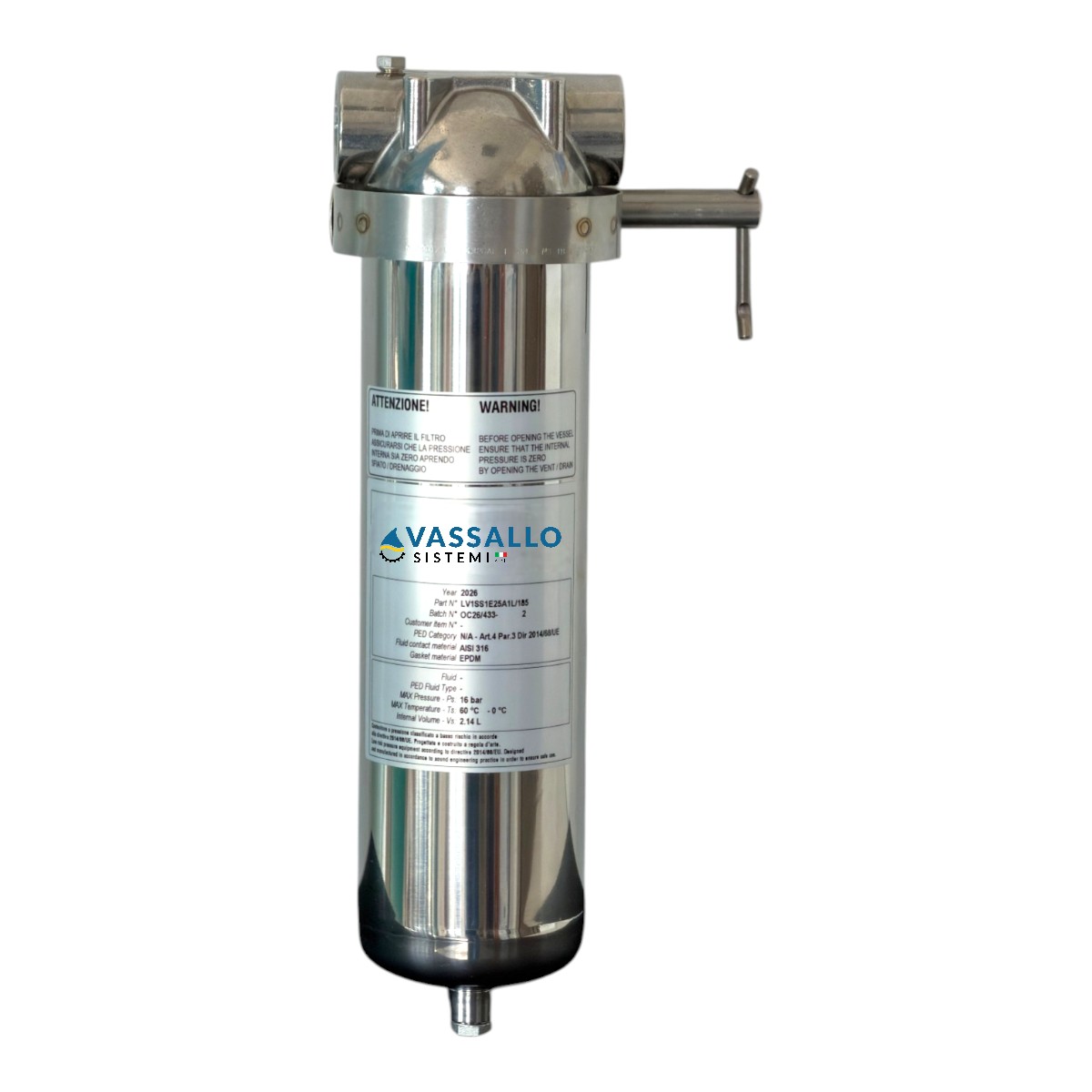

Filtro Inox LV1SS

Il fluido entra nel contenitore attraverso l'attacco di ingresso e viene convogliato verso la cartuccia filtrante installata all'interno dell'housing. Durante il passaggio attraverso il mezzo filtrante, le particelle solide vengono trattenute in funzione della tipologia e del grado di filtrazione della cartuccia utilizzata.

Il liquido filtrato raggiunge quindi l'uscita del contenitore e prosegue verso la linea o l'apparecchiatura da proteggere. La tenuta della cartuccia è indipendente dalla chiusura tra testa e bicchiere, contribuendo a mantenere correttamente posizionato l'elemento filtrante durante il funzionamento.

La chiusura mediante vee-band a sgancio rapido permette di aprire il contenitore per la sostituzione o la manutenzione della cartuccia riducendo la complessità dell'intervento. La cartuccia filtrante deve essere selezionata in funzione del fluido, della contaminazione e del grado di filtrazione richiesto.

• Protezione delle apparecchiature a valle: la cartuccia permette di trattenere le contaminazioni solide presenti nel fluido prima che raggiungano componenti e processi sensibili.
• Manutenzione semplificata: la chiusura rapida vee-band agevola l'accesso alla cartuccia e riduce i tempi necessari per la sua sostituzione.
• Versatilità di filtrazione: la disponibilità delle configurazioni A1, P8 e P7 consente di utilizzare differenti tipologie di cartuccia in funzione dell'applicazione.
• Adattabilità alle esigenze dell'impianto: la serie prevede elementi filtranti con lunghezze nominali da 10", 20", 30" e 40".
• Riduzione delle perdite di prodotto: il contenitore è progettato con ingombro e volume interno contenuti, caratteristica utile nelle applicazioni di processo.

• Tipologia: contenitore filtrante monocartuccia per liquidi.
• Serie: LV1SS.
• Materiale testa: acciaio inox AISI 316, ottenuta per microfusione.
• Materiale bicchiere: acciaio inox AISI 316 secondo la documentazione Filterflo consultata.
• Finitura bicchiere: lucidatura meccanica esterna.
• Chiusura testa/bicchiere: fascetta vee-band a sgancio rapido.
• Attacchi standard: 1" BSP ingresso/uscita; la documentazione del produttore indica anche configurazioni 1" NPT.
• Configurazioni cartuccia: A1 con estremità DOE, P8 con O-Ring 222, P7 con O-Ring 226 e baionetta.
• Lunghezze nominali cartuccia previste dalla serie: 10", 20", 30" e 40".
• Pressione massima di esercizio: 10 bar secondo la documentazione tecnica Filterflo.
• Temperatura massima di esercizio: dipendente dal materiale della guarnizione.
• Fluidi: liquidi chimicamente compatibili con acciaio inox AISI 316; applicabile anche alla filtrazione dell'acqua.
• Impiego con gas: non raccomandato dal produttore per la serie LV1; per la filtrazione di gas viene indicata la serie LD1.

Quali liquidi possono essere filtrati con Filterflo LV1SS?
Il contenitore è destinato alla filtrazione di acqua e di liquidi di processo chimicamente compatibili con l'acciaio inox AISI 316. La compatibilità deve essere verificata anche in funzione della cartuccia e delle guarnizioni utilizzate.

La cartuccia filtrante è sempre la stessa?
No. La serie LV1SS può utilizzare configurazioni A1, P8 o P7 e cartucce con differenti caratteristiche di filtrazione. L'elemento deve essere scelto in base al fluido, alla contaminazione presente e al grado di filtrazione richiesto.

Come viene effettuata la sostituzione della cartuccia?
Dopo aver depressurizzato e messo in sicurezza la linea, il contenitore può essere aperto tramite la chiusura rapida vee-band. Questo consente di accedere all'elemento filtrante per la sostituzione o la manutenzione.
