Piusi ST Panther EX 56

La stazione viene collegata al serbatoio tramite l’ingresso da 1" BSP. Durante l’erogazione, la pompa Panther EX 56 aspira il carburante e lo trasferisce attraverso il circuito della stazione.

Il filtro inline intercetta le impurità presenti nel fluido, mentre il Gasoline Filter E25 ATEX esegue una filtrazione a 10 μm con efficienza dichiarata dell’85%. Il contalitri meccanico K33 ATEX, basato sul principio del disco nutante, misura la quantità erogata con una precisione dichiarata di ±1%.

Il carburante raggiunge quindi la pistola automatica A60 ATEX attraverso il tubo di mandata da 4 metri. La pistola controlla l’erogazione e arresta automaticamente il flusso al riempimento. La valvola bypass integrata nella pompa gestisce le temporanee chiusure della mandata e contribuisce a proteggere il gruppo di pompaggio.

• Maggiore sicurezza operativa: la pompa e i principali componenti ATEX sono progettati per il trasferimento di carburanti infiammabili in applicazioni compatibili.
• Rifornimenti più rapidi: la portata fino a 56 l/min riduce i tempi necessari per il travaso e l’erogazione.
• Controllo delle quantità: il contalitri K33 ATEX consente di verificare direttamente il volume di carburante erogato.
• Protezione del carburante e dell’impianto: il filtro inline e il filtro E25 riducono il passaggio delle impurità verso il veicolo o la macchina rifornita.
• Utilizzo continuativo: la pompa è progettata per il funzionamento continuo, risultando adatta anche a impieghi intensivi.
• Manutenzione semplificata: i componenti flangiati possono essere sostituiti senza utilizzare sigillanti.
• Stazione pronta per l’erogazione: pompa, filtri, contalitri, tubo e pistola automatica sono riuniti in un unico gruppo compatto.

• Tipologia: stazione di travaso per carburanti infiammabili.
• Pompa: Panther EX 56.
• Portata massima: 56 l/min (15 GPM).
• Alimentazione: 230 V AC, 50 Hz.
• Potenza: 500 W.
• Corrente massima: 2,3 A.
• Modalità di servizio: funzionamento continuo.
• Comando: interruttore magnetico.
• Contalitri: K33 ATEX meccanico a disco nutante.
• Precisione dichiarata: ±1%.
• Filtro carburante: GASOLINE FILTER E25 ATEX.
• Capacità filtrante: 10 μm con efficienza dichiarata dell’85%.
• Prefiltrazione: filtro inline.
• Pistola: automatica A60 ATEX.
• Tubo di mandata: lunghezza 4 m, diametro 20 mm.
• Ingresso: 1" BSP.
• Fluidi compatibili: gasolio, cherosene, benzina, miscela benzina/alcol fino al 15% e Aspen 2/4.
• Compatibilità limitata: AVGAS 100/100LL e Jet A/A1 sono indicati esclusivamente per pompa e contalitri.
• Marcatura riportata per la pompa: II 2 G Ex d IIA T4 Gb.
• Ingombro frontale: 538 × 362 mm.
• Fori di fissaggio: Ø 9 mm.
• Peso: 21,6 kg.
• Dimensioni dell’imballo: 580 × 400 × 340 mm.
• Contenuto della confezione: filtro inline, stazione ST Panther EX 56, contalitri K33 ATEX, Gasoline Filter E25, tubo di mandata, pistola automatica A60 ATEX e manuali di istruzioni.

Quali carburanti possono essere travasati con Piusi ST Panther EX 56?
Il datasheet indica la compatibilità con gasolio, cherosene, benzina, miscele benzina/alcol fino al 15% e Aspen 2/4. AVGAS 100/100LL e Jet A/A1 sono dichiarati compatibili esclusivamente con la pompa e il contalitri, quindi non con l’intera configurazione della stazione.

La stazione può essere installata direttamente su un serbatoio?

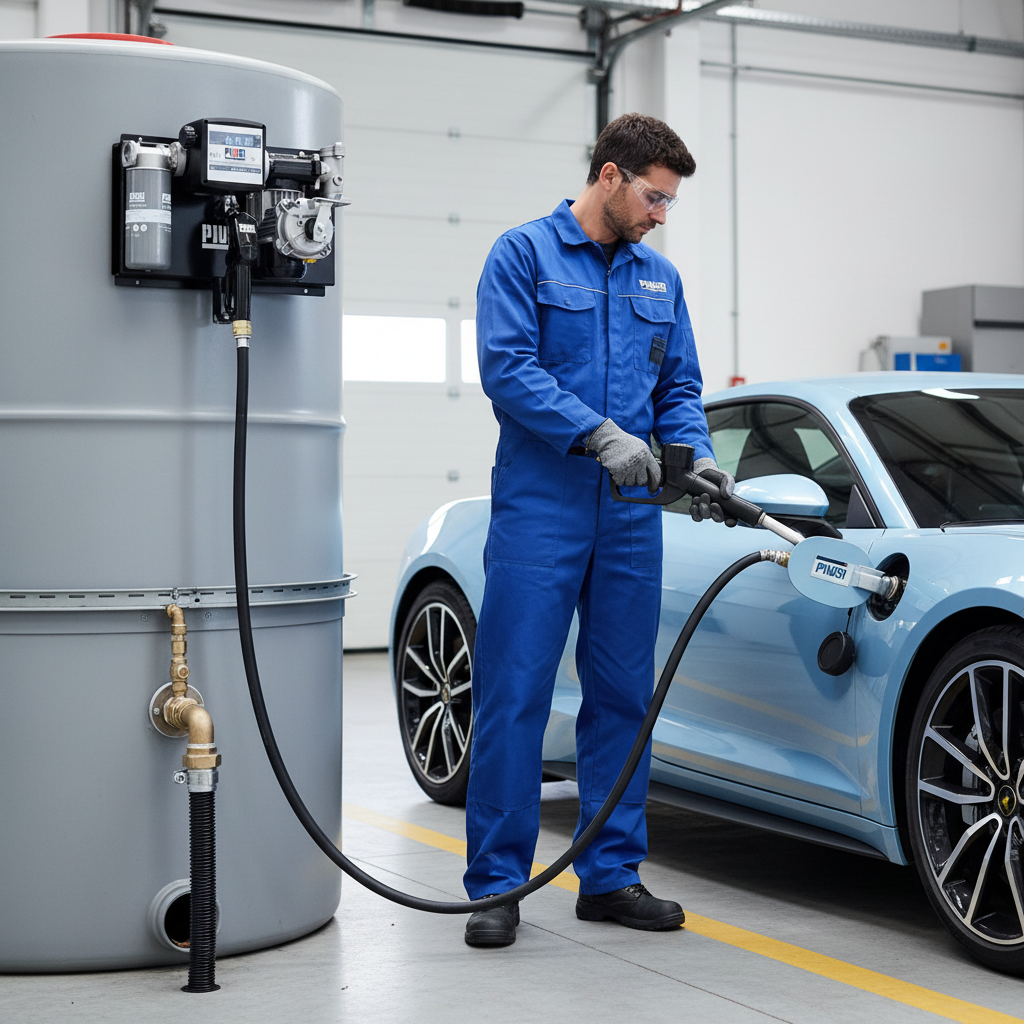

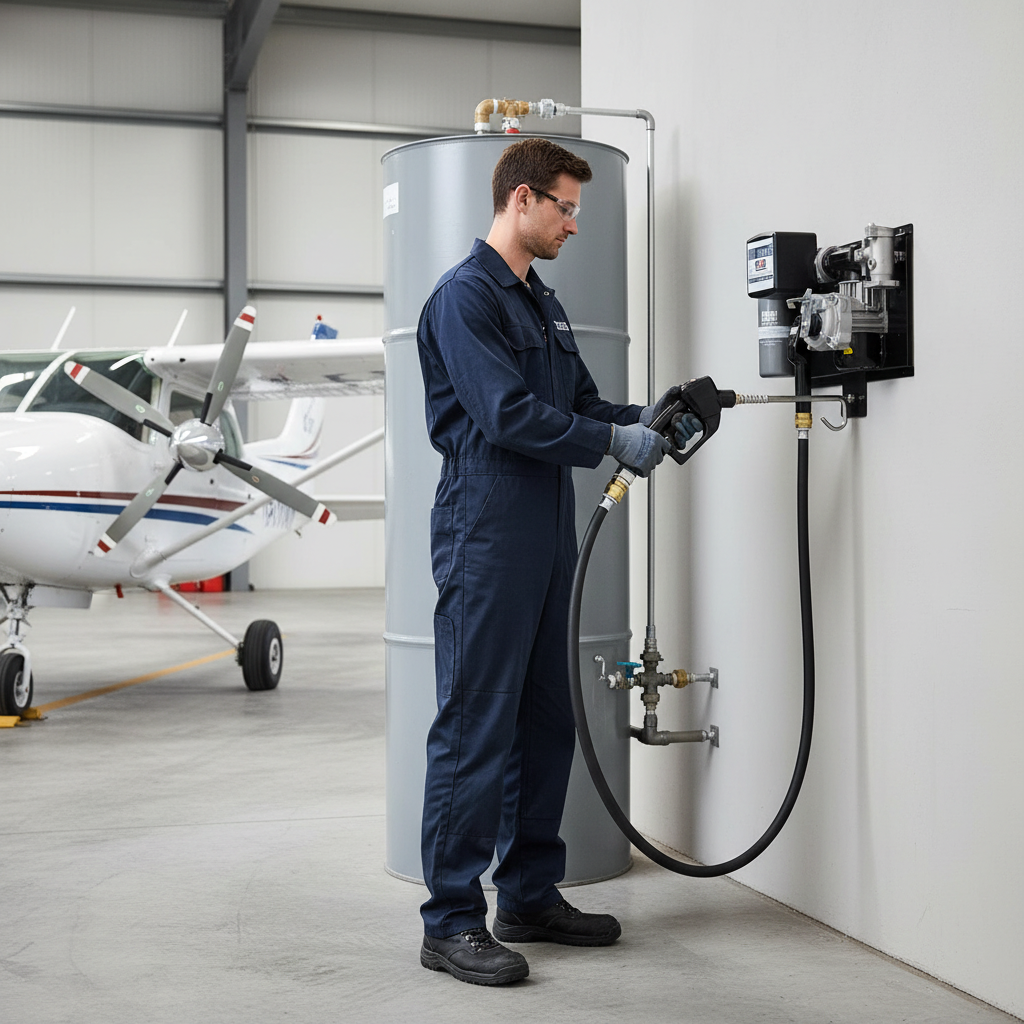

Sì. Piusi ST Panther EX 56 è progettata per l’installazione di gruppi di erogazione su serbatoi mobili o interrati. L’installazione deve rispettare le istruzioni Piusi e i requisiti applicabili agli impianti destinati a carburanti infiammabili.

La stazione filtra e misura il carburante durante l’erogazione?
Sì. Il sistema integra un filtro inline, un Gasoline Filter E25 ATEX da 10 micron e un contalitri meccanico K33 ATEX con precisione dichiarata di ±1%.
