Piusi K33/K44

Il carburante attraversa il corpo del contalitri e aziona il sistema volumetrico meccanico interno. Il movimento generato dal passaggio del fluido viene trasmesso direttamente al dispositivo di conteggio, permettendo di visualizzare la quantità erogata senza richiedere un sistema elettronico di gestione della misura.

K33 e K44 possono essere installati secondo quattro differenti direzioni di flusso e vengono calibrati direttamente sul luogo di installazione in funzione delle condizioni operative dell'impianto. La bassa resistenza al passaggio del fluido consente inoltre l'utilizzo nelle applicazioni previste anche con alimentazione per gravità.

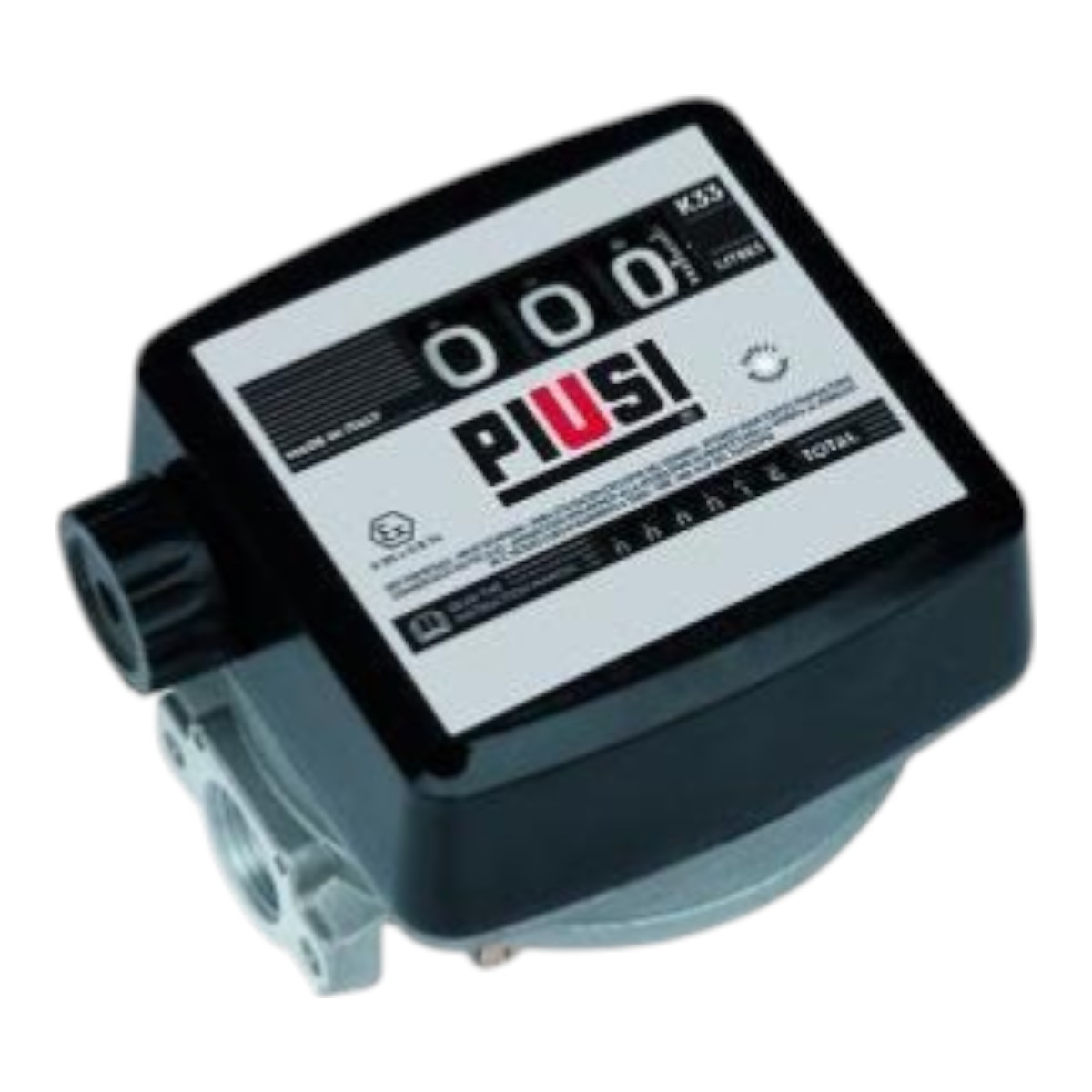

Il K33 Atex svolge la stessa funzione di misurazione meccanica all'interno di sistemi destinati a carburanti infiammabili, con costruzione e approvazioni specifiche per l'impiego nelle atmosfere potenzialmente esplosive previste dalla classificazione del prodotto.

• Controllo immediato delle erogazioni: la lettura meccanica permette di verificare direttamente la quantità di carburante trasferita senza ricorrere a complessi sistemi elettronici.
• Installazione versatile: la possibilità di utilizzare quattro direzioni di flusso facilita l'integrazione del contalitri in diverse configurazioni dell'impianto.
• Calibrazione sul posto: consente di adeguare il contalitri alle effettive condizioni operative del sistema di travaso.
• Ampio intervallo operativo: la portata da 20 a 120 l/min rende i contalitri adatti a numerose applicazioni professionali di trasferimento carburante.
• Scelta del livello di lettura: K33 offre un indicatore parziale a 3 cifre, mentre K44 dispone di un indicatore parziale a 4 cifre per gestire erogazioni parziali di maggiore entità.
• Sicurezza nelle applicazioni specifiche: K33 Atex consente la misurazione di carburanti compatibili anche in installazioni soggette ai requisiti Atex previsti dal produttore.

K33 / K44 standard

• Tipologia: contalitri meccanici.
• Portata: 20–120 l/min.
• Pressione massima di esercizio: 3,5 bar.
• Pressione di scoppio: 28 bar.
• Precisione: ±1%.
• Ripetibilità: 0,3%.
• Connessioni ingresso/uscita: 1" BSP.
• Direzioni di flusso: 4 configurazioni.
• Corpo: alluminio.
• Camera del sistema di misura: tecnopolimero.

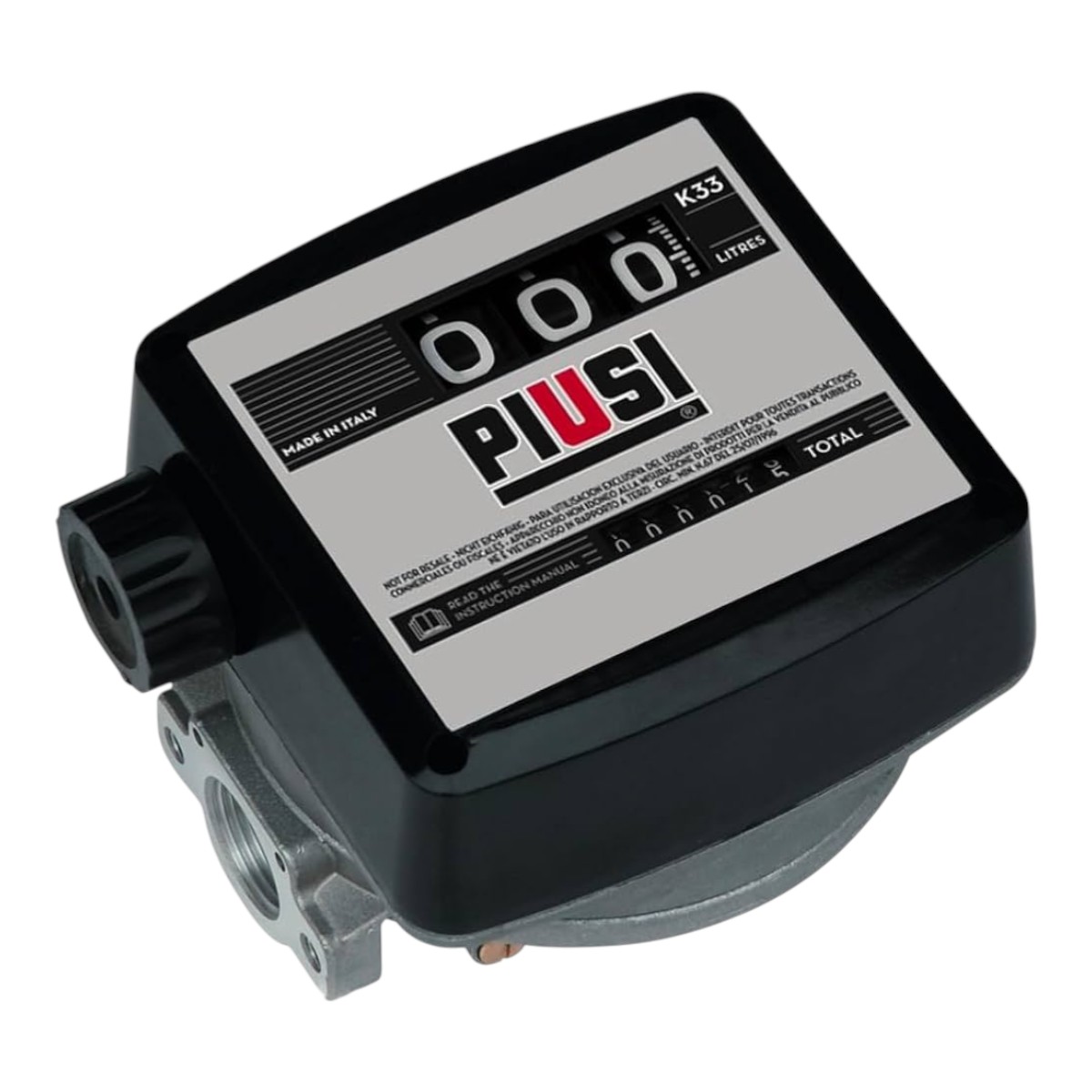

• K33: indicatore parziale a 3 cifre, massimo 999 litri; totale a 6 cifre.

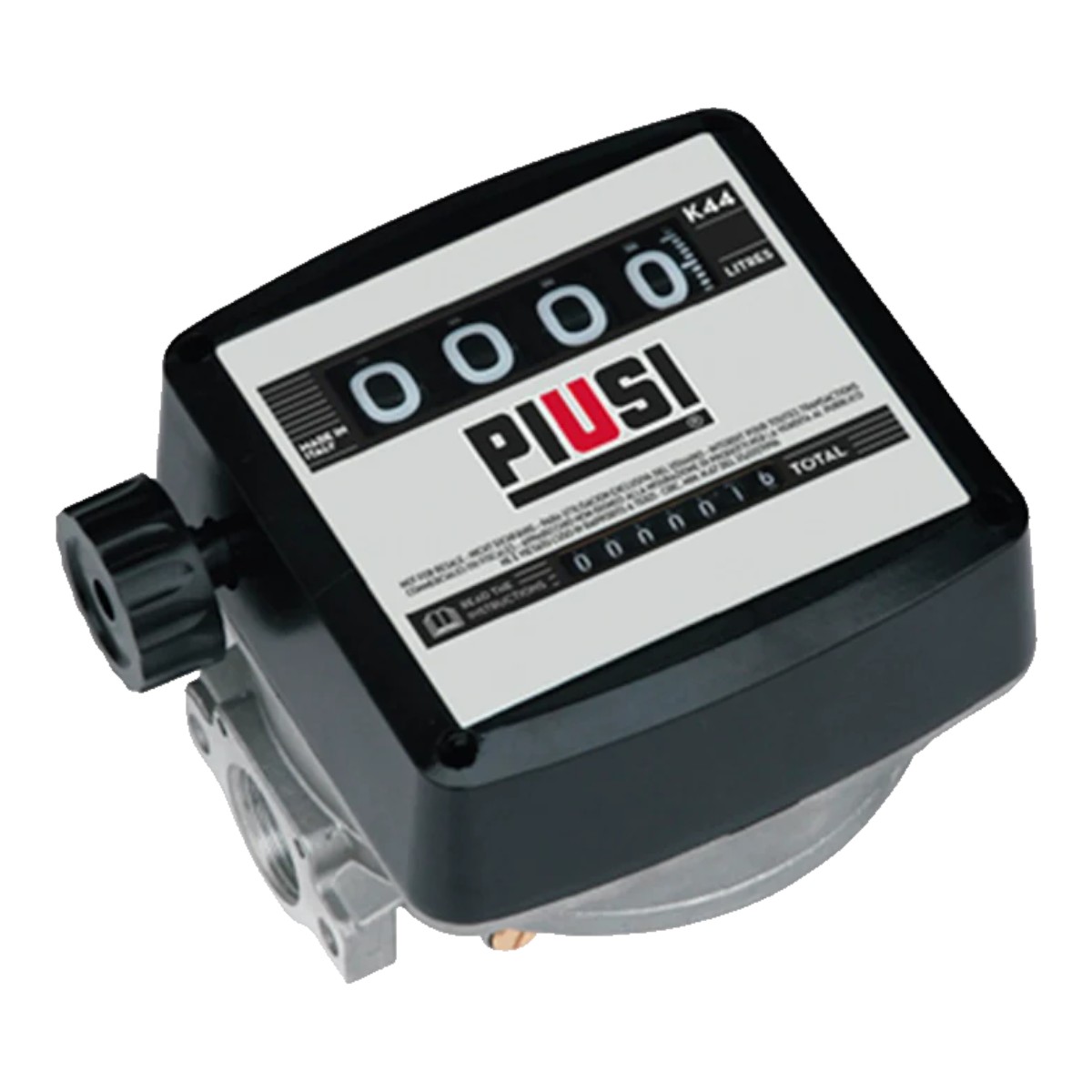

• K44: indicatore parziale a 4 cifre, massimo 9999 litri; totale a 7 cifre.
• K44 Pulser: 10 impulsi/litro.

K33 Atex

• Classificazione ATEX indicata: II 2 G c IIB T6.

Qual è la differenza principale tra PIUSI K33, K44 e K33 Atex?
K33 e K44 sono contalitri meccanici destinati alle normali applicazioni di travaso carburante e si distinguono principalmente per il numero di cifre dell'indicatore parziale: 3 per K33 e 4 per K44. K33 Atex è invece specificamente destinato alle applicazioni con carburanti compatibili in atmosfere potenzialmente esplosive e dispone delle relative approvazioni ATEX/IECEx.

Qual è il campo di portata dei contalitri K33, K44 e K33 Atex?
Le versioni documentate lavorano in un campo di portata compreso tra 20 e 120 l/min, con pressione massima di esercizio di 3,5 bar e precisione dichiarata pari a ±1%.

Il K33 Atex può essere utilizzato per benzina e cherosene?
Sì. K33 ATEX ha compatibilità con gasolio, cherosene e benzina.. Per l'installazione è comunque necessario rispettare la classificazione ATEX e le indicazioni previste dal produttore.
