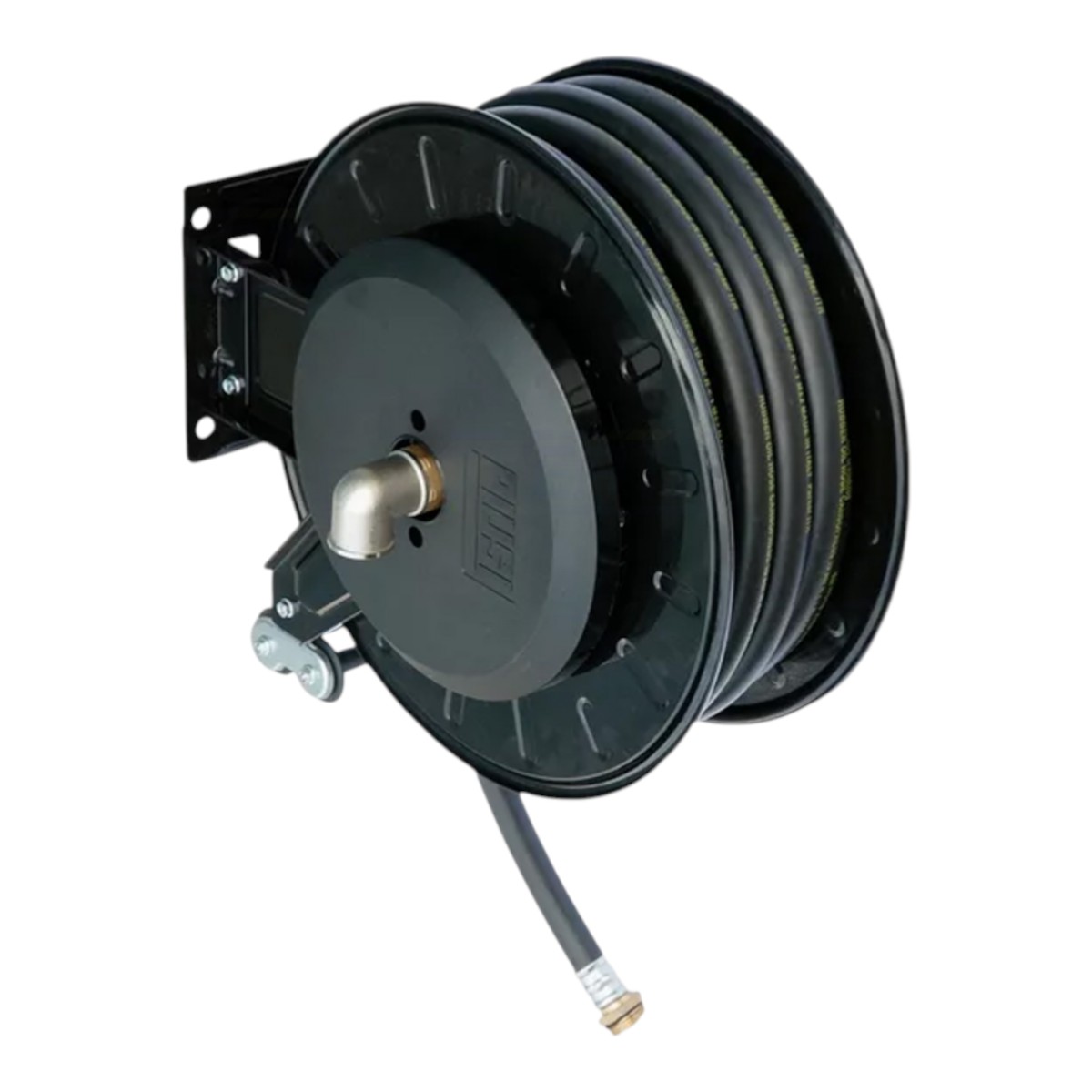

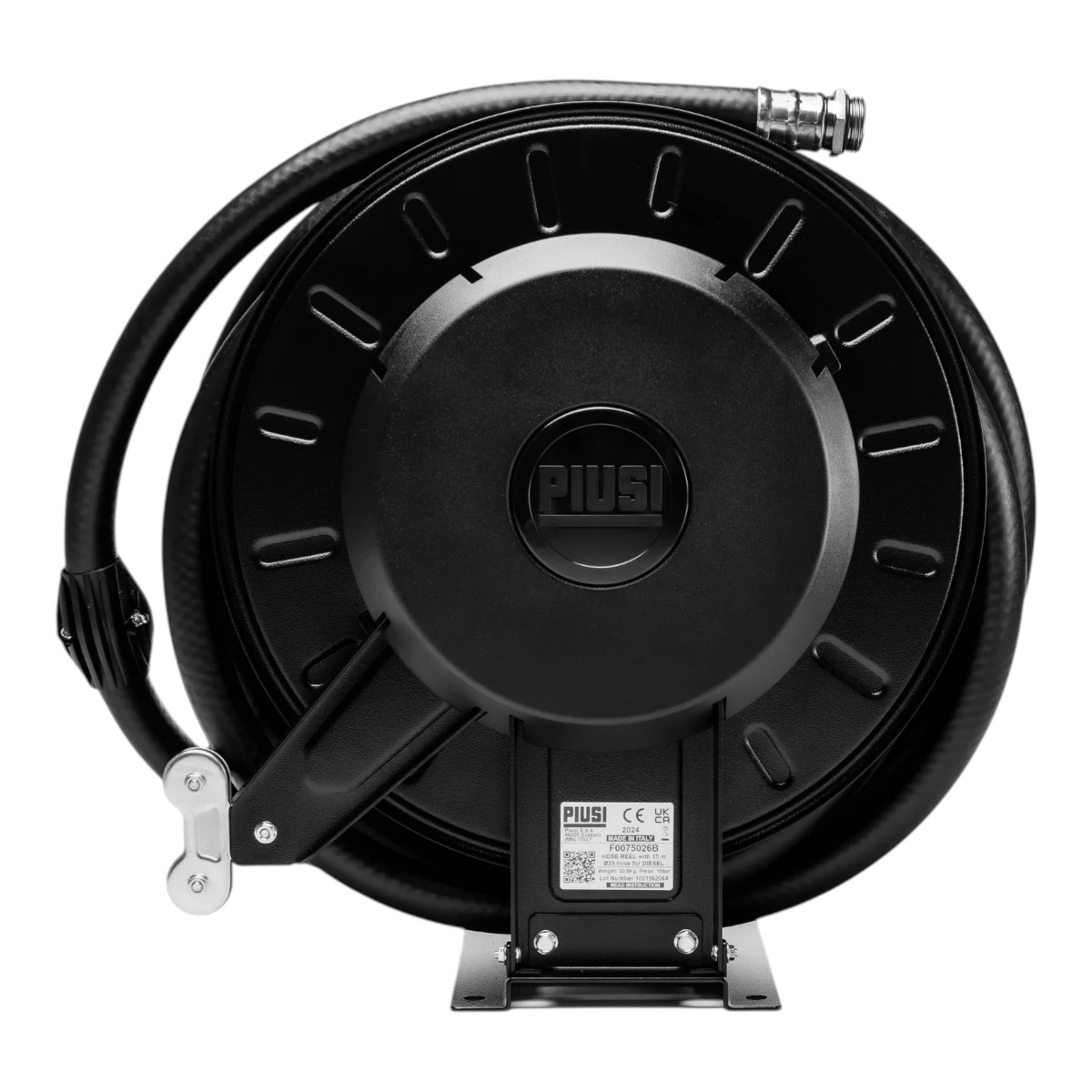

Piusi Diesel Hose Reel

Il Piusi Diesel Hose Reel viene installato sulla linea di erogazione del diesel tramite l'ingresso da 1” BSP femmina. Il fluido attraversa il raccordo d'ingresso, il mozzo dell'avvolgitore e il tubo in gomma da 1”, per poi raggiungere il dispositivo di erogazione collegato all'uscita da 1” BSP maschio.

Durante l'utilizzo, l'operatore estrae dal tamburo la lunghezza di tubo necessaria. Il sistema di arresto consente di gestire il tubo durante l'erogazione; terminato il lavoro, il meccanismo automatico ne permette il riavvolgimento sull'avvolgitore.

La guida con 4 rulli accompagna il tubo durante il movimento e ne facilita l'utilizzo nelle differenti configurazioni di installazione. Le versioni da 8 e 10 metri lavorano fino a 10 bar, mentre la versione XL Heavy Duty da 15 metri raggiunge una pressione massima di esercizio di 15 bar.

• Area di lavoro ordinata: il riavvolgimento automatico consente di mantenere il tubo raccolto quando non è utilizzato, riducendo l'ingombro nell'area di erogazione.
• Maggiore libertà operativa: le lunghezze da 8, 10 e 15 metri permettono di scegliere la configurazione più adatta alla distanza tra impianto e punto di rifornimento.
• Installazione versatile: l'avvolgitubo può essere installato a muro, a soffitto o a pavimento per adattarsi alla configurazione dell'impianto.
• Gestione guidata del tubo: i 4 rulli accompagnano il tubo durante estrazione e riavvolgimento.
• Adatto a condizioni gravose: la struttura robusta è progettata per applicazioni professionali; la versione XL Heavy Duty dispone inoltre di mozzo in acciaio sinterizzato.
• Perdite di pressione contenute: le tre versioni presentano valori dichiarati compresi tra 0,6 e 0,8 bar a 80 l/min, in funzione della lunghezza del tubo.

• Fluido: diesel
• Tipologia: avvolgitubo automatico con tubo
• Configurazioni disponibili: BIG e XL Heavy Duty
• Diametro tubo: 1”
• Materiale tubo: gomma
• Lunghezza tubo: 8, 10 o 15 m
• Corpo: ghisa
• Ingresso: 1” BSP femmina
• Uscita: 1” BSP maschio
• Pressione massima di esercizio: 10 bar nelle versioni da 8 e 10 m; 15 bar nella versione XL Heavy Duty da 15 m
• Perdita di pressione a 80 l/min: 0,6 bar con tubo da 8 m; 0,7 bar con tubo da 10 m; 0,8 bar con tubo da 15 m
• Guida tubo: 4 rulli
• Installazione: a muro, a soffitto o a pavimento
• Raggio minimo di curvatura del tubo da 1”: 130 mm
• Tubo flessibile elettricamente conduttore: R < 1 MΩ/m
• Versione da 15 m: configurazione XL Heavy Duty con mozzo in acciaio sinterizzato

Quali sono le differenze tra le tre versioni Piusi Diesel Hose Reel?
Le versioni di 8 e 10 metri sono modelli BIG con tubo da 1” e pressione massima di esercizio di 10 bar. La versione da 15 metri è invece una versione XL Heavy Duty e pressione massima di 15 bar e mozzo in acciaio sinterizzato.

Dove può essere installato l'avvolgitubo?
Piusi prevede diverse configurazioni di montaggio: l'avvolgitubo può essere installato a muro, a soffitto oppure a pavimento, in funzione della disposizione dell'impianto e dell'area di erogazione.

Quali raccordi utilizzano queste versioni?
Tutte e tre le versioni considerate dispongono di ingresso da 1” BSP femmina e uscita da 1” BSP maschio e utilizzano un tubo in gomma da 1”.
